МЕТАКОН-562 СР/КР/Р без RS-485
10 721 руб.
Конкурентные цены
Экслюзивные договоры с поставщиками и долголетнее сотрудничество с нашими партнерами позволяют нам держать цены на исключительно приятном для вас уровне.
- Технические характеристики
- Вопросы и комментарии (0)
В состав серии МЕТАКОН-5x2 входят одно-, двух-, трёх- и шестиканальные приборы (соответственно МЕТАКОН-512, МЕТАКОН-522, МЕТАКОН-532, МЕТАКОН-562), выполняющие функции измерения и двухпозиционного или трехпозицонного регулирования. Применяются в качестве измерителей технологических параметров, регуляторов температуры, сигнализаторов аварийных состояний и терморегуляторов.
В качестве датчиков могут служить термопары, термосопротивления или любые устройства с унифицированными сигналами тока или напряжения. Приборы отображают измеренные параметры в реальных физических величинах на ярком светодиодном индикаторе
Регуляторы серии МЕТАКОН-5x2 используются с исполнительными механизмами только дискретного типа. Это клапаны и задвижки, имеющие два положения; нагреватели типа ТЭН при реализации функций термореле, водонагреватели в термостатах, тепловентиляторы и другие дискретные устройства.
В зависимости от модификации доступны четыре типа выхода: n-p-n транзистор с открытым коллектором, электромеханическое реле, оптосимистор для управления силовыми тиристорами и симисторами, транзисторный активный ключ для управления твердотельными реле.
Поддержка протокола RNet по сети RS-485 дает возможность использовать регуляторы температуры МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.
Регуляторы выполнены на микропроцессорной основе, обладают высокой точностью измерения (класс точности 0.1), надёжны и просты в эксплуатации.
МЕТАКОН-5x2 зарегистрирован Госстандартом в Госреестре средств измерений под номером 17977-04. Сертификат № 17166 от 10.03.2004.
Функции измерителя - регулятора МЕТАКОН5х2
- Многоканальное измерение технологических параметров (до 6-и каналов)
- Масштабирование линейных сигналов
- Сигнализация по двум независимым уровням в каждом канале
- Двух-, трехпозиционное регулирование по каждому каналу
- Работа в распределённых системах сбора данных и управления
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Наличие модификаций с четырьмя типами выхода
- Независимое конфигурирование всех каналов
- Программный выбор типа НСХ термопреобразователя и ее линеаризация
- 4-х проводная схема подключения термосопротивлений
- Контроль обрыва входных линий и аварийных ситуаций
- Аппаратно-программная поддержка интерфейса RS-485
- Контрастная цифровая индикация (антиблик)
- Гальваническая развязка входного и выходного сигналов
- Защита паролем
Технические характеристики регулятора температуры МЕТАКОН-5Х2
| Количество каналов | 1, 2, 3, 6 | |
| Модификации по типу входных сигналов: |
ТП | 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные градуировки (ПМТ-2, Р-3) |
| ТС50 | термосопротивления 50М, 50П, Pt50 | |
| ТС100 | термосопротивления 100М, 100П, Pt100 | |
| 0/5 | ток 0…5мА; | |
| 0/20 | ток 0(4)…20мА; | |
| 0/1 | напряжение 0…1В; | |
| 0/10 | напряжение 0…10В. | |
| Основная погрешность измерений, не более |
±0,1 % | |
| Период опроса входного сигнала | 1 с | |
| Выходные сигналы | по 2 компаратора на канал | |
| Т | n-p-n транзисторы с открытым коллектором 24В/150 мА мах (оптоизоляция, все эмиттеры соединены) | |
| C | симисторная оптопара ( Iимп=1А при Uпер = 250В, tимп не более 100мкс, Uобр.макс = 500В) | |
| K | ключи для управления твердотельными реле (Uвых = 10В, Iвых = 40мА) | |
| Р | Электромеханическое реле (постоянное/переменное напряжение 110В/250В, активная/индуктивная нагрузка 5А/2А) | |
| Скорость обмена по RS-485 | 2400, 4800, 9600, 19200 бод | |
| Питание | 220 В +10/-15%, 50±0,5 Гц, 9 ВА | |
| Монтаж | Щитовой, монтажное окно 92х92 мм | |
| Габариты | 96х96х162 мм | |
| Корпус | КА-Щ1 | |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
| Температура: 0...50 °С | ||
| Влажность: 80% при 35 °С | ||
| Межповерочный интервал | 2 г | |
| Масса, не более | 0,8 кг | |
| Гарантия | 36 месяцев | |
Входные сигналы
|
Тип НСХ |
Пределы измерений |
Погрешность не более |
| Термопары | ||
| ХА(К) | -100...1300 °С | ±1 °С |
| ХК(L) | -100... 750 °С | ±1 °С |
| НН(N) | -100…1300°С | ±1 °С |
| ПП(S) | 0...1600 °С | ±2 °С |
| ПП(R) | 0…1600 °С | ±2 °С |
| ПР(B) | 300...1700 °С | ±2 °С |
| ВР(А-1) | 0...2200 °С | ±3 °С |
| ЖК(J) | -100… 900 °С | ±1 °С |
| Унифицированные сигналы | ||
| Напряжение | 0…50мВ | ±50 (10) мкВ |
| Напряжение | 0…1В | ±1 (1) мВ |
| Ток | 0…5 мА | ±5 (1) мкА |
| Ток | 0(4)…20 мА | ±5 (1) мкА |
| Термопреобразователи сопротивления ТС100, ТС50 | ||
| ТСМ | -50...100°С | ±0,2 (0,1)°С |
| -50...200°С | ±0,3 (0,1)°С | |
| ТСП | -50...100°С | ±0,2 (0,1)°С |
| -50...300°С | ±0,3 (0,1)°С | |
| -50...850°С | ±0,8 (0,1)°С | |
Структурные схемы регулятора - измерителя МЕТАКОН-5х2

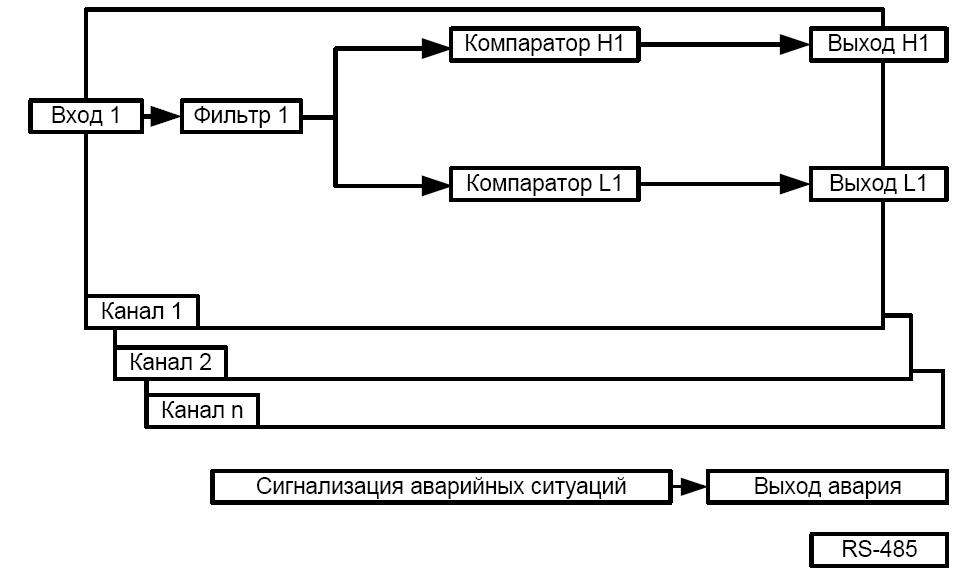

Функциональная схема всех модификаций приборов, кроме МЕТАКОН-562-Р-X-X, МЕТАКОН-562-Сх-X-X, МЕТАКОН-562-Кх-X-X
Функциональная схема прибора МЕТАКОН-562-Р-X-X, МЕТАКОН-562-Сх-X-X, МЕТАКОН-562-Кх-X-X
Схемы подключения выходных сигналов
Заказ и документация
МЕТАКОН–52 –––
Где:
| Количество каналов: | Пример обозначения при заказе: МЕТАКОН-522 -Р-ТС100-1 двухканальный регулятор серии МЕТАКОН, выполняет функции двух-, трёхпозиционного регулирования, выходы выполнены на электромеханических реле, рассчитан на работу с термопреобразователями сопротивления типа 100М, 100П или Pt100, установлена программно-аппаратная поддержка интерфейса RS-485. |
|||
| 1 | один канал | |||
| 2 | два канала | |||
| 3 | три канала | |||
| 6 | шесть каналов | |||
| Тип выходного сигнала: | ||||
| Т | все выходы - транзисторы n-p-n с открытым коллектором | |||
| Р | все выходы - электромеханические реле | |||
| C | выходы H и L – оптосимисторы, выход Авария – электромеханическое реле | |||
| CР | выходы Н – оптосимисторы, выходы L и Авария – электромеханические реле | |||
| K | выходы H и L – ключи для управления твердотельными реле, выход Авария – электромеханическое реле | |||
| KР | выходы H – ключи для управления твердотельными реле, выходы L и Авария – электромеханические реле | |||
| Тип входного сигнала: | ||||
| ТП | термопара | |||
| TC50 | термосопротивления 50М, 50П, Pt50 | |||
| TC100 | термосопротивления 100М, 100П, Pt100 | |||
| 0/5 | ток 0...5 мА | |||
| 0/20 | ток 0(4)...20 мА | |||
| 0/1 | напряжение 0...1В | |||
| 0/10 | напряжение 0...10В | |||
| Наличие интерфейса RS-485: | ||||
| 1 | имеется | |||
| 0 | отсутствует | |||
Примечания:
- Модификации приборов МЕТАКОН-562-Х-ТС50(ТС100)-Х (шестиканальные приборы, предназначенные для работы с термопреобразователями сопротивления) не выпускаются.
- Во всех шестиканальных приборах выход АВАРИЯ отсуствует, но есть световая индикация аварийных ситуаций.
- В модификациях приборов МЕТАКОН-562-С-Х-Х, МЕТАКОН-562-СР-Х-Х, МЕТАКОН-562-К-Х-Х, МЕТАКОН-562-КР-Х-Х, МЕТАКОН-562-Р-Х-Х (шестиканальные приборы) все Выходы L объединены по схеме «ИЛИ» в один выход.
