Модульный контактор с ручным управлением VSM425

Технические характеристики
Вопросы и комментарии (0)

Модульный контактор с ручным управлением VSM425 предназначен для замыкания электрических цепей, омических нагрузок и трехфазных асинхронных двигателей.

Особенности:

Индикация состояния
Ручное управление

Технические характеристики:

Параметр	Значение
Номинальное изоляционное напряжение	440 В
Номинальный ток I_max	25 А
Количество контактов	4
Частота коммутации	600 ком/ч
Защита от замыкания предохранителем	35 А
Максимальное сечение сплошного провода (контакты)	10 мм²
Максимальное сечение тросового провода (контакты)	6 мм²
Максимальное сечение сплошного, тросового провода (катушка)	2,5 мм²
Номинальное рабочее напряжение	~24 В, ~230 В
Монтаж нескольких контакторов	Макс. 2 контактора; если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора
Защита	IP20
Вес	260 г
Габаритные размеры	35×85×60 мм

Нагрузка	Номинальное рабочее напряжение	Мощность коммутации	Ресурс срабатываний
AC-1, омическая нагрузка	~230 В	9 кВт	0,2×10⁶
AC-3, нагрузка двигателя	~230 В	2,2 кВт	0,5×10⁶
AC-7a, бытовой омический прибор	~230 В	9 кВт	0,2×10⁶
AC-7b, бытовой индукционный прибор	~230 В	2,2 кВт	0,5×10⁶

Модификация	Конфигурация контактов	Номинальное рабочее напряжение
VSM425-40-230	40 (4НО)	~230 В
VSM425-40-24	40 (4НО)	~24 В
VSM425-31-230	31 (3НО+1НЗ)	~230 В
VSM425-31-24	31 (3НО+3НЗ)	~24 В
VSM425-22-230	22 (2НО+2НЗ)	~230 В
VSM425-22-24	22 (2НО+2НЗ)	~24 В
VSM425-40-230	04 (4НЗ)	~230 В
VSM425-40-24	04 (4НЗ)	~24 В

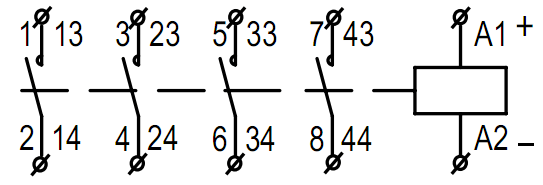

Схема модульного контактора VSM425-40

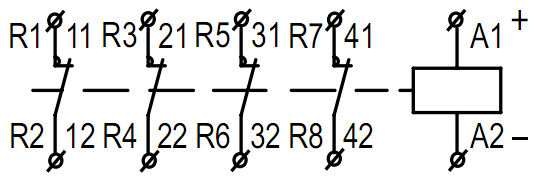

VSM425-04

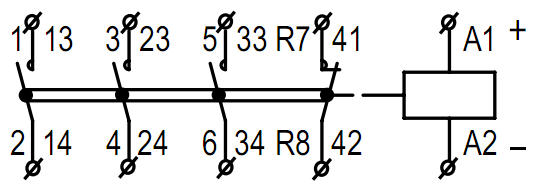

VSM425-31

VSM425-04
