Модульный контактор VS220

Технические характеристики
Вопросы и комментарии (0)

Назначение:
Модульный контактор предназначен для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку контактора, а также использования в качестве промежуточного реле.

Особенности:

Количество контактов: 2(2 нормально-закрытых)
Защита IP 20
Монтаж на DIN рейку 35 мм

Технические характеристики:

Параметр	Значение
Номинальное изоляционное напряжение	440 В
Номинальный ток I_max	20 А
Количество контактов	2
Частота коммутации	600 ком/ч
Защита от замыкания предохранителем	25 А
Максимальное сечение сплошного провода (контакты)	10 мм²
Максимальное сечение тросового провода (контакты)	6 мм²
Максимальное сечение сплошного, тросового провода (катушка)	2,5 мм²
Номинальное рабочее напряжение	≅24 В, ≅230 В
Монтаж нескольких контакторов	Макс. 2 контактора, если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора
Защита	IP20
Вес	130 г
Габаритные размеры	17,5×85×60 мм

Нагрузка	Номинальное рабочее напряжение	Мощность коммутации	Ресурс срабатываний
AC-1, омическая нагрузка	~230 В	4 кВт	0,2×10⁶
AC-3, нагрузка двигателя	~230 В	1,3 кВт	0,3×10⁶
AC-7a, бытовой омический прибор	~230 В	4 кВт	0,2×10⁶
AC-7b, бытовой индукционный прибор	~230 В	1,3 кВт, только для VS220-20	0,3×10⁶
DC1	=24 В	20 A	—
DC1	=220 В	0,5 А	—

Модификация	Конфигурация контактов	Номинальное рабочее напряжение
VS220-20-230	20 (2НО)	≅230 В
VS220-20-24	20 (2НО)	≅24 В
VS220-11-230	11 (НО+НЗ)	≅230 В
VS220-11-24	11 (НО+НЗ)	≅24 В
VS220-02-230	02 (2НЗ)	≅230 В
VS220-02-24	02 (2НЗ)	≅24 В

Схема модульного конатктора

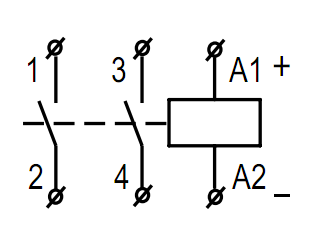

VS220-20

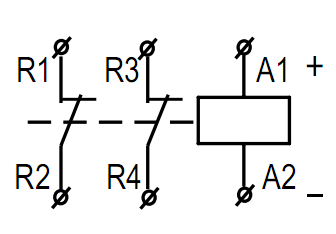

VS220-02

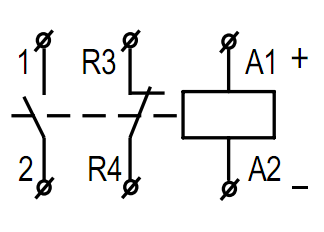

VS220-11
