Модульный контактор VS440

Технические характеристики
Вопросы и комментарии (0)

Назначение:
Модульный контактор VS440 предназначен для замыкания электрических цепей, а именно омических нагрузок и трехфазных асинхронных двигателей.

Особенности:

Количество контактов VS440: 4
Защита IP 20 -к контакторам под заказ поставляются корпуса, обеспечивающие защиту IP 40 всех клемм контактора
Монтаж на DIN рейку или на панель.

Технические характеристики:

Параметр	Значение
Номинальное изоляционное напряжение	500 В
Номинальный ток I_max	40 А
Количество контактов	4
Частота коммутации	600 ком/ч
Защита от замыкания предохранителем	63 А
Максимальное сечение сплошного провода (контакты)	25 мм²
Максимальное сечение тросового провода (контакты)	16 мм²
Максимальное сечение сплошного, тросового провода (катушка)	4; 2,5 мм²
Номинальное рабочее напряжение	≅24 В, ≅230 В
Монтаж нескольких контакторов	Макс. 2 контактора; если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора
Защита	IP20
Вес	400 г
Габаритные размеры	53,3×84×60 мм

Нагрузка	Номинальное рабочее напряжение	Мощность коммутации	Ресурс срабатываний
AC-1, омическая нагрузка	~230 В	16 кВт	0,1×10⁶
AC-3, нагрузка двигателя	~230 В	5,5 кВт	0,15×10⁶
AC-7a, бытовой омический прибор	~230 В	16 кВт	0,1×10⁶
AC-7b, бытовой индукционный прибор	~230 В	5,5 кВт	0,15×10⁶
DC1	=24 В	40 A	—

Модификация	Конфигурация контактов	Номинальное рабочее напряжение
VS440-40-230	40 (4НО)	≅230 В
VS440-40-24	40 (4НО)	≅24 В
VS440-31-230	31 (3НО+1НЗ)	≅230 В
VS440-31-24	31 (3НО+1НЗ)	≅24 В
VS440-22-230	22 (2НО+2НЗ)	≅230 В
VS440-22-24	22 (2НО+2НЗ)	≅24 В
VS440-04-230	04 (4НЗ)	≅230 В
VS440-04-24	04 (4НЗ)	≅24 В

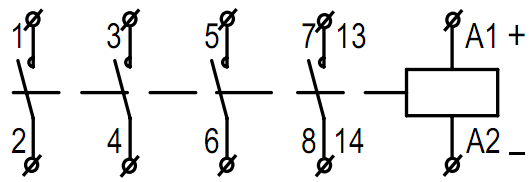

Схема модульного контактора VS440-40

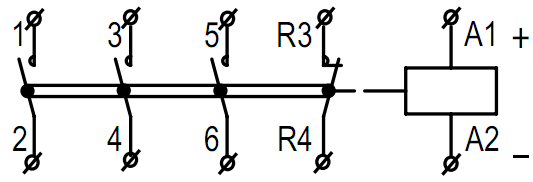

VS440-31

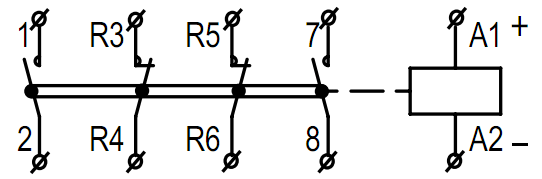

VS440-22
