Модульный контактор VS425
- Технические характеристики
- Вопросы и комментарии (0)
Назначение:
Модульный контактор предназначен для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку контактора, а также использования в качестве промежуточного реле.
Особенности:
- Количество контактов: 4 нормально-закрытых
- Защита IP 20
- Монтаж на DIN рейку 35 мм
Технические характеристики:
| Параметр | Значение |
| Номинальное изоляционное напряжение | 440 В |
| Номинальный ток Imax | 25 А |
| Количество контактов | 4 |
| Частота коммутации | 600 ком/ч |
| Защита от замыкания предохранителем | 35 А |
| Максимальное сечение сплошного провода (контакты) | 10 мм² |
| Максимальное сечение тросового провода (контакты) | 6 мм² |
| Максимальное сечение сплошного, тросового провода (катушка) | 2,5 мм² |
| Номинальное рабочее напряжение | ≅24 В, ≅230 В |
| Монтаж нескольких контакторов | Макс. 2 контактора; если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора |
| Защита | IP20 |
| Вес | 213 г |
| Габаритные размеры | 35×85×60 мм |
| Нагрузка | Номинальное рабочее напряжение | Мощность коммутации | Ресурс срабатываний |
| AC-1, омическая нагрузка | ~230 В | 9 кВт | 0,2×106 |
| AC-3, нагрузка двигателя | ~230 В | 2,2 кВт | 0,5×106 |
| AC-7a, бытовой омический прибор | ~230 В | 9 кВт | 0,2×106 |
| AC-7b, бытовой индукционный прибор | ~230 В | 2,2 кВт | 0,3×106 |
| DC1 | =24 В | 25 A | — |
| Модификация | Конфигурация контактов | Номинальное рабочее напряжение |
| VS425-40-230 | 40 (4НО) | ≅230 В |
| VS425-40-24 | 40 (4НО) | ≅24 В |
| VS425-31-230 | 31 (3НО+1НЗ) | ≅230 В |
| VS425-31-24 | 31 (3НО+1НЗ) | ≅24 В |
| VS425-22-230 | 22 (2НО+2НЗ) | ≅230 В |
| VS425-22-24 | 22 (2НО+2НЗ) | ≅24 В |
| VS425-04-230 | 04 (4НЗ) | ≅230 В |
| VS425-04-24 | 04 (4НЗ) | ≅24 В |

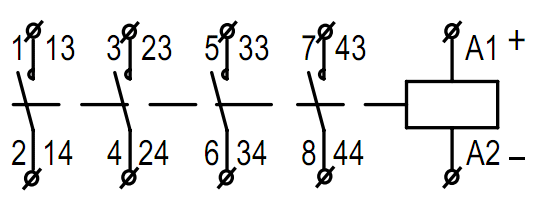

Схема модульного контаткора VS425-40

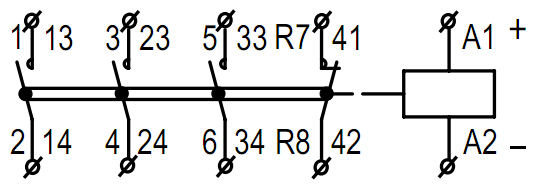

VS425-31

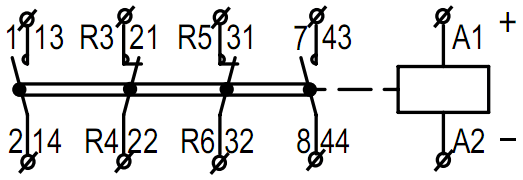

VS425-22

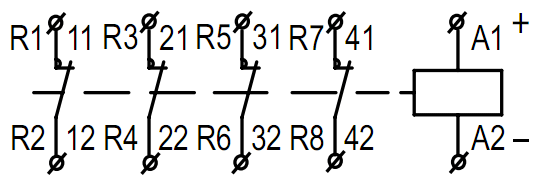

VS425-04
